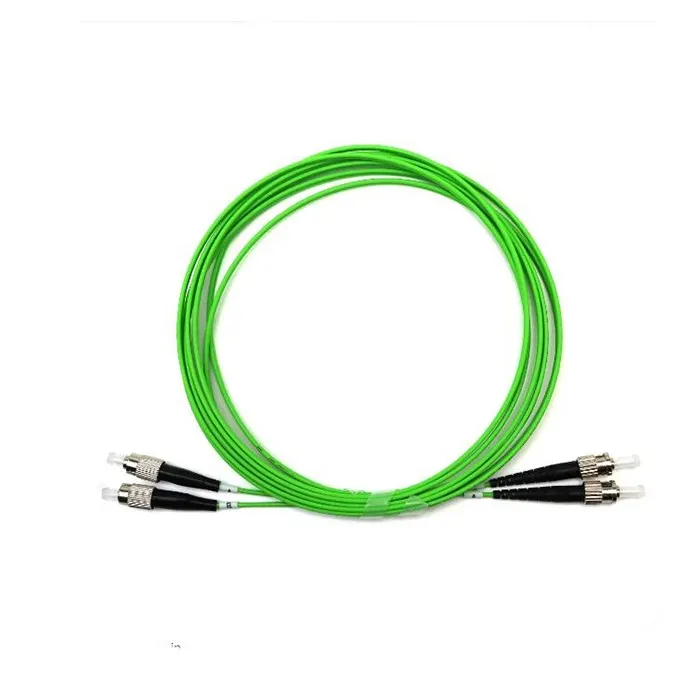

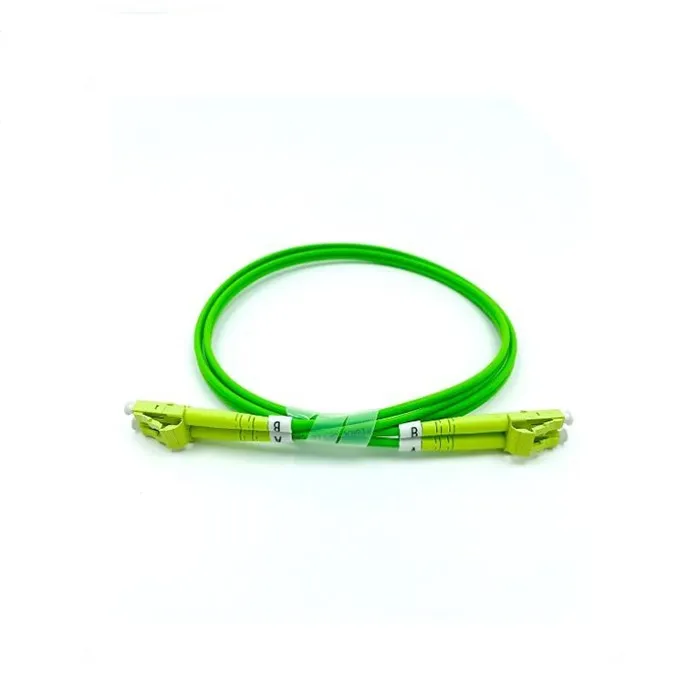

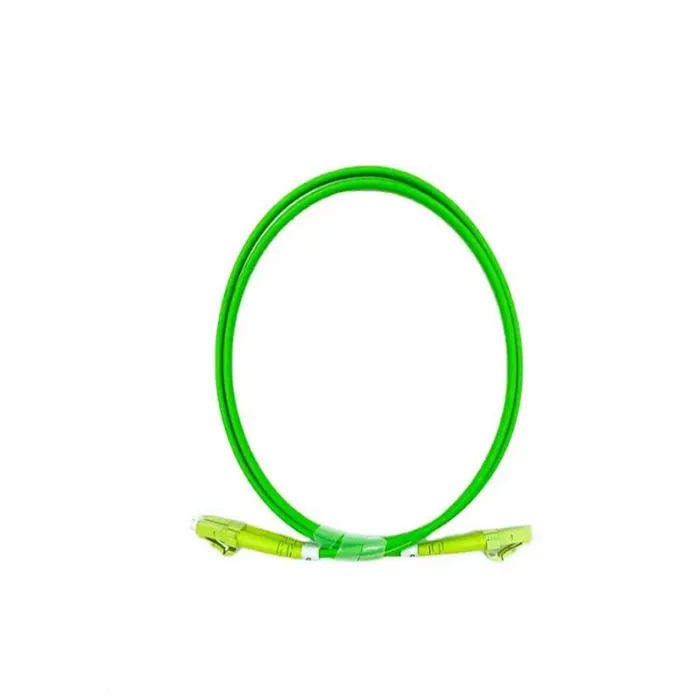

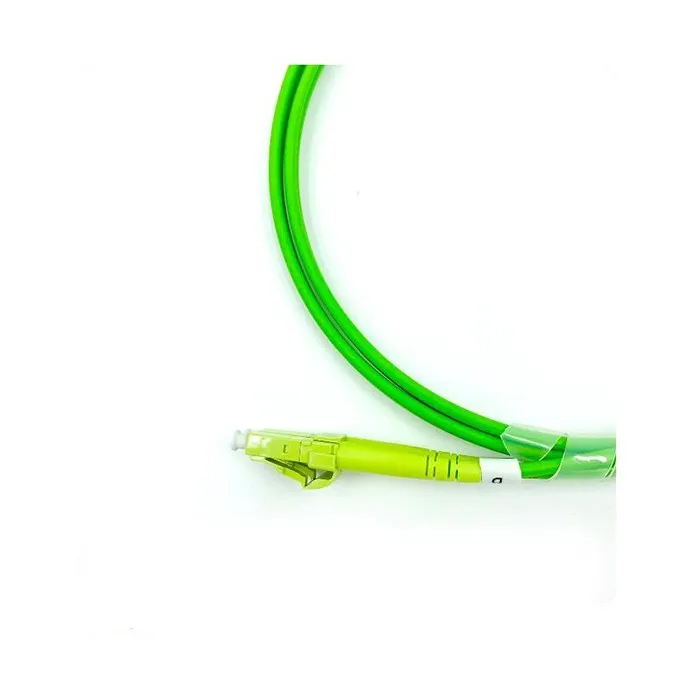

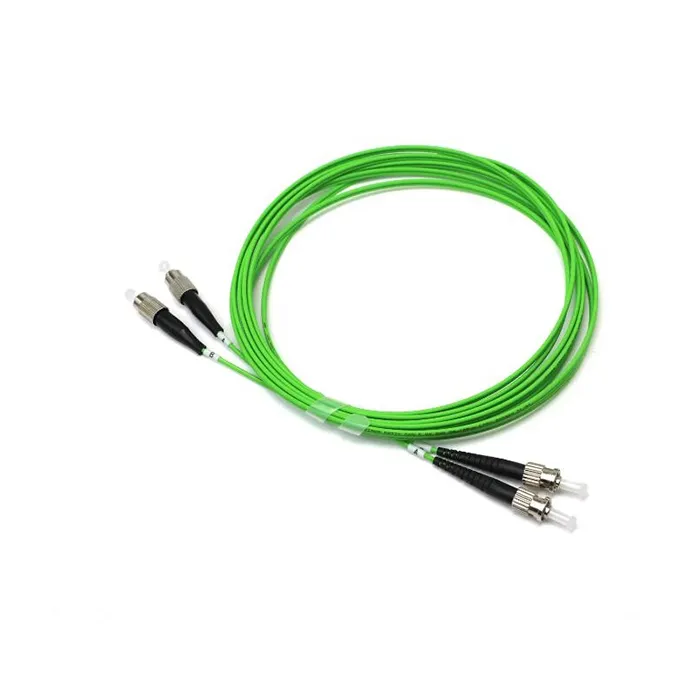

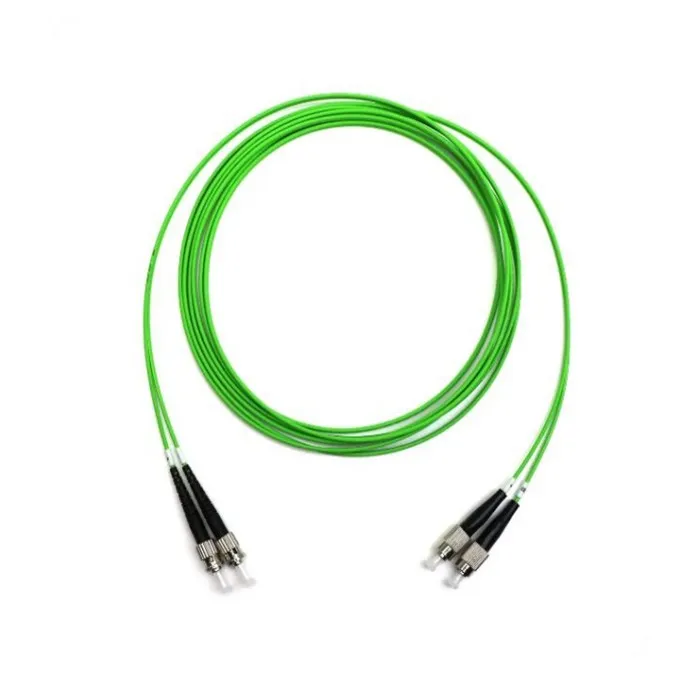

وصف المنتجات
لاعبو الألياف البصرية هي كابلات الألياف البصرية المستخدمة لنقل الإشارات البصرية.
وضع النقل: الوضع المفرد (G652D و G657A1 و A2) و Multimode (OM3/OM4/OM5).
الموصل: SC/FC/ST/LC/MPO ، إلخ.
ألياف OM5 ، والمعروفة باسم سلك تصحيح الألياف متعددة الأدوار عريضة النطاق (WBMMF) ، هو ألياف مُحسّنة بالليزر (MMF) التي تحدد خصائص عرض النطاق الترددي خصيصًا لمتعدد تقسيم الطول الموجي (WDM). الغرض من طريقة تصنيف الألياف الجديدة هذه هو توفير الدعم لأطوال موجية "قصيرة" متعددة تتراوح بين 850 نانومتر و 950 نانومتر ، وهي مناسبة لتطبيقات النطاق الترددي العالي بعد التجميع. يهدف تصميم OM3 و OM4 بشكل أساسي إلى دعم طول موجي واحد يبلغ 850 نانومتر.
صفات
1. عدد أقل من الألياف تدعم تطبيقات النطاق الترددي الأعلى
يبلغ الطول الموجي العام لأسلاك التصحيح الألياف OM5 850/1300NM ويمكن أن يدعم ما لا يقل عن 4 أطوال موجية. الأطوال الموجية التشغيلية النموذجية لـ OM3 و OM4 هي 850 نانومتر و 1300 نانومتر. وهذا يعني أن ألياف OM1 و OM2 و OM3 و OM4 التقليدية فقط لها قناة واحدة ، في حين أن OM5 لديها أربع قنوات ، مما يزيد من سعة الإرسال بأربع مرات. من خلال الجمع بين تعدد الإرسال لقسم الطول الموجي القصيرة (SWDM) وتكنولوجيا الإرسال المتوازية ، لا يتطلب OM5 فقط من الألياف المتعددة النطاق العريضة (WBMMF) لدعم 200/400 جرام من تطبيقات إيثرنت ، مما يقلل بشكل كبير من عدد نوى الألياف ويقلل من تكاليف الأسلاك الشبكة بشكل كبير.
2. مسافة انتقال أطول
مسافة انتقال الألياف البصرية OM5 أطول من OM3 و OM4. تم تصميم OM4 Fiber Optic لدعم طول ما لا يقل عن 100 متر مع جهاز الإرسال والاستقبال 100G- SWDM4. لكن OM5 Fiber Optic يمكن أن تدعم طولها تصل إلى 150 مترًا مع نفس جهاز الإرسال والاستقبال.
3. انخفاض فقدان الألياف
تم تخفيض توهين الكابلات البصرية متعددة الأدوار OM5 من 3.5 ديسيبل/كم من الكابلات البصرية OM3 و OM4 السابقة إلى 3.0 ديسيبل/كم ، وتم إضافة متطلبات النطاق الترددي عند طول موجة 953nm.
يحتوي OM5 على نفس حجم الألياف مثل OM3 و OM4 ، مما يعني أنه متوافق تمامًا مع OM3 و OM4. إذا تم تطبيق OM5 في الكابلات الحالية ، فلا يلزم تغييره. OM5 Fiber Optic أكثر قابلية للتطوير ومرونة ، قادرة على دعم نقل الشبكة بشكل أسرع مع عدد أقل من النوى الألياف متعددة الأدوار ، في حين أن تكلفته واستهلاك الطاقة أقل بكثير من واحد - الألياف البصرية. لذلك ، سيتم استخدامه على نطاق واسع في مراكز بيانات كبيرة 100 جرام/400 جم/1T في المستقبل.
المزايا
① مستوى الاعتراف العالي: تم إصدار سلك تصحيح الألياف OM5 في البداية من قبل جمعية صناعة الاتصالات باسم TIA-492AAAE ، وتم الاعتراف بالإجماع في التماس المراجعة ANSI/TIA-568.3-D الصادرة عن جمعية المعايير الوطنية الأمريكية ؛
② قابلية التوسع القوية: يمكن أن تجمع حبال التصحيح الألياف الألياف OM5 بين تعدد الإرسال الموجي على الطول الموجي (SWDM) وتقنية النقل المتوازية في المستقبل ، وهناك حاجة فقط إلى ألياف متعددة الأدوار ذات النطاق العريض (WBMMF) المكون من 8 نواة فقط لدعم 200/400g من تطبيقات Ethernet ؛
③ تخفيض التكلفة: تقنية تصحيح الألياف البصرية OM5 من ألياف الألياف الألياف من ألياف الوضع من ألياف الوضع- ، مما يمتد نطاق الطول الموجي المتاح أثناء نقل الشبكة ، ويمكن أن يدعم أربعة أطوال موجية على التكلفة ذات الأدوار المتعددة النواة ، مما يقلل من العدد المطلوب من الألياف الألياف إلى 1/4
④ التوافق القوي وقابلية التشغيل البيني: يمكن أن تدعم حبال تصحيح الألياف OM5 التطبيقات التقليدية مثل حبال تصحيح ألياف OM3 و OM4 ، وهي متوافقة تمامًا ويمكن تشغيلها بشكل كبير مع حبال تصحيح الألياف OM3 و OM4. مع مزايا تكلفة الارتباط المنخفض ، وانخفاض استهلاك الطاقة ، وارتفاع التوفر ، فقد أصبح الحل الأكثر تكلفة - حل مركز بيانات فعال لمعظم مستخدمي المؤسسات.
طلب
① يتم استخدامه بشكل عام للاتصال بين المحطات البصرية والصناديق الطرفية ، ويتم تطبيقه في بعض المجالات مثل أنظمة الاتصالات البصرية الألياف وشبكات الوصول البصرية الألياف ونقل بيانات الألياف البصرية وشبكات المنطقة المحلية.
② يمكن استخدام حبال التصحيح الألياف OM5 للألياف لتطبيقات عرض النطاق الترددي الأعلى. نظرًا للتحسين الكبير لعملية التصنيع لـ OM5 Fiber Optic Jumper Proform ، يمكن أن تدعم عرض النطاق الترددي العالي.
③ ③ OM5 يدعم الألياف متعددة الأدوار المزيد من قنوات الطول الموجي ، وبالتالي فإن اتجاه تطوير تقنية SWDM4 باستخدام أربعة أطوال موجية أو تقنية BIDI باستخدام أطوال موجية مزدوجة متسقة. على غرار BIDI المستخدمة في روابط 40G ، تتطلب أجهزة الإرسال والاستقبال SWDM فقط اتصالات Duplex الأساسية LC. الفرق هو أن كل ألياف SWDM تعمل بأربعة أطوال موجية مختلفة بين 850 نانومتر و 940 نانومتر ، مع تخصيص ألياف واحدة لإشارات الإرسال والألياف الأخرى المخصصة لإشارات الاستلام.
④ OM5 الألياف تدعم Future 400g Ethernet في وقت واحد. للحصول على سرعة عالية 400G تطبيقات Ethernet مثل 400G BASE - SR4.2 (4 أزواج من الألياف ذات الأطوال الموجية 2 ، كل قناة باستخدام 50GPAM4) أو قاعدة 400G - SR4.4 (4 أزواج من الألياف مع 4 أطوال ، كل قناة باستخدام 25genrz) ، فقط 8 om5. مقارنةً بالجيل الأول من 400 جرام ، قاعدة Ethernet 400G - SR16 (16 زوجًا من الألياف ، كل قناة تنقل 25 جيجابت في الثانية) ، فإن العدد المطلوب من الألياف هو فقط ربع Ethernet التقليدي ، SR16 ، كمربع في تطوير تقنية Multimode 400G ، يثبت احتمالات تقنية MultiMode 400G. في المستقبل ، يتطلع السوق إلى تطبيقات متعددة الأوساط 400G تعتمد على 8 أسرار MPO في العدد الكبير من تطبيقات 400G.
